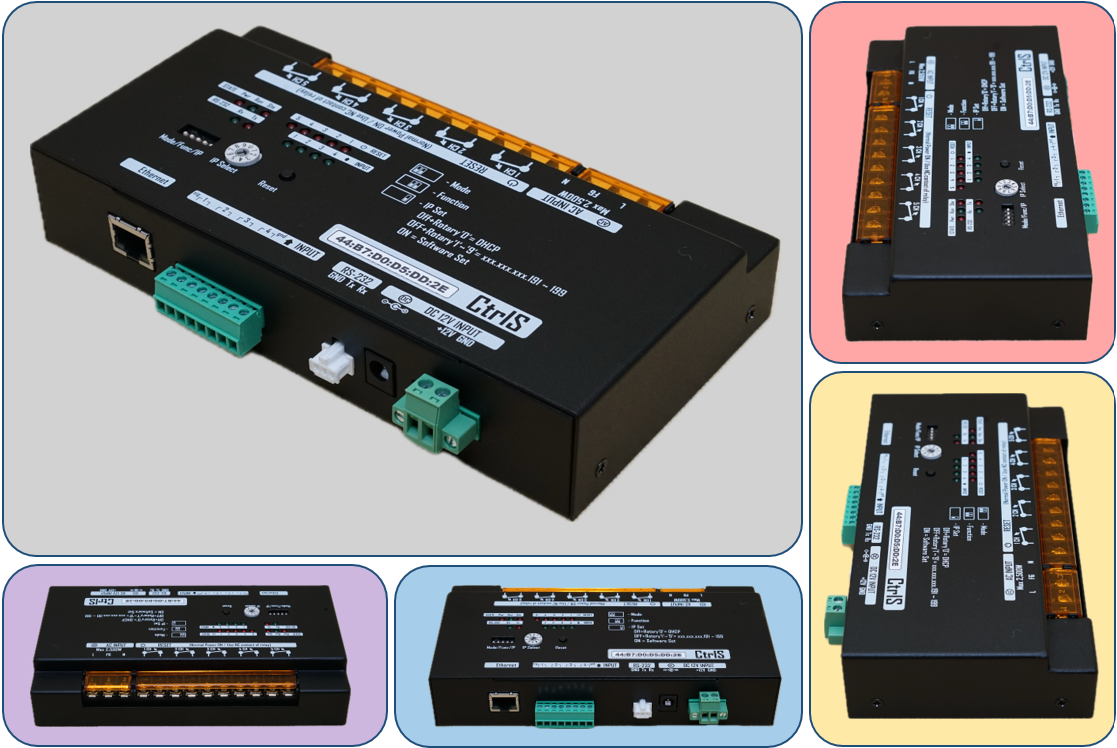

[CtrlS || Remote Power Controller]원격 전원 제어 장치



주차관제 시스템의 주변 장비 전원 관리를 위한 전문 솔루션으로, Ethernet 및 RS232 통신을 통해 AC 전원을 제어하고, 4개의 디지털 입력 상태를 실시간으로 전송할 수 있습니다. 총 5개의 전원 채널을 제공하며, 시스템 오류 발생 시 각 장비의 전원 리셋을 통해 1차적인 오류 복구를 지원하여 안정적인 시스템 운영을 보장합니다.

---

• 사양

항목	사양
AC Control	- High-Power Relay 20A * 2EA(CH1, CH2)  - Power Relay 7A * 3EA(CH3, CH4, CH5)
Digital Input	- 4CH(Polarity-Free Contact / Open Collector)
Interface	- Ethernet(RJ45), RS232(SMH250-03)
Protocol	- Control : Socket(TCP, HTTP), RS232  - Setting : UDP
Indicator	- Unit : Power, Run, State  - Operating : 4EA(Input), 5EA(Power Control)  - RS232 : 2EA(RXD, TXD)
Input Power	- DC12V(min. 650mA)
Size(mm)	- 185(W) x 97(L) x 35(H)
Temp./Humidity	- Operating : -10~60℃ / 10~90%(Condensation-Free)





---

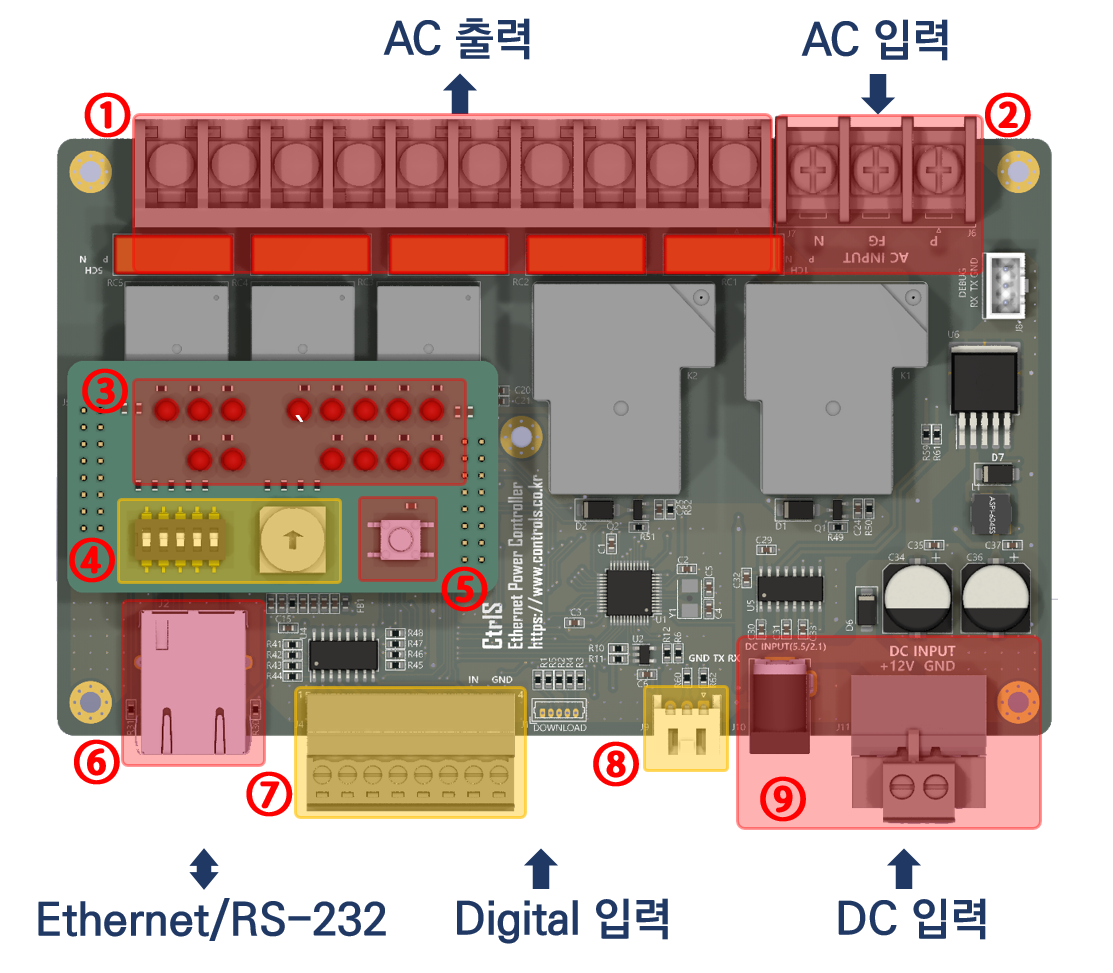

• 구성



          ① AC 출력 단자 (1CH ~ 5CH)
          ② AC 입력 단자(AC 전원 출력을 위한 전원 입력)
          ③ Indicator (Board 상태 및 입출력 상태 확인)
          ④ 모드 설정 DIP/Rotary Switch
          ⑤ Reset Switch
          ⑥ Ethernet 통신(RJ45)
          ⑦ Digital Input(4Port)
          ⑧ RS-232 통신 포트

          ⑨ DC 12V 전원 입력(Min 650mA)

---

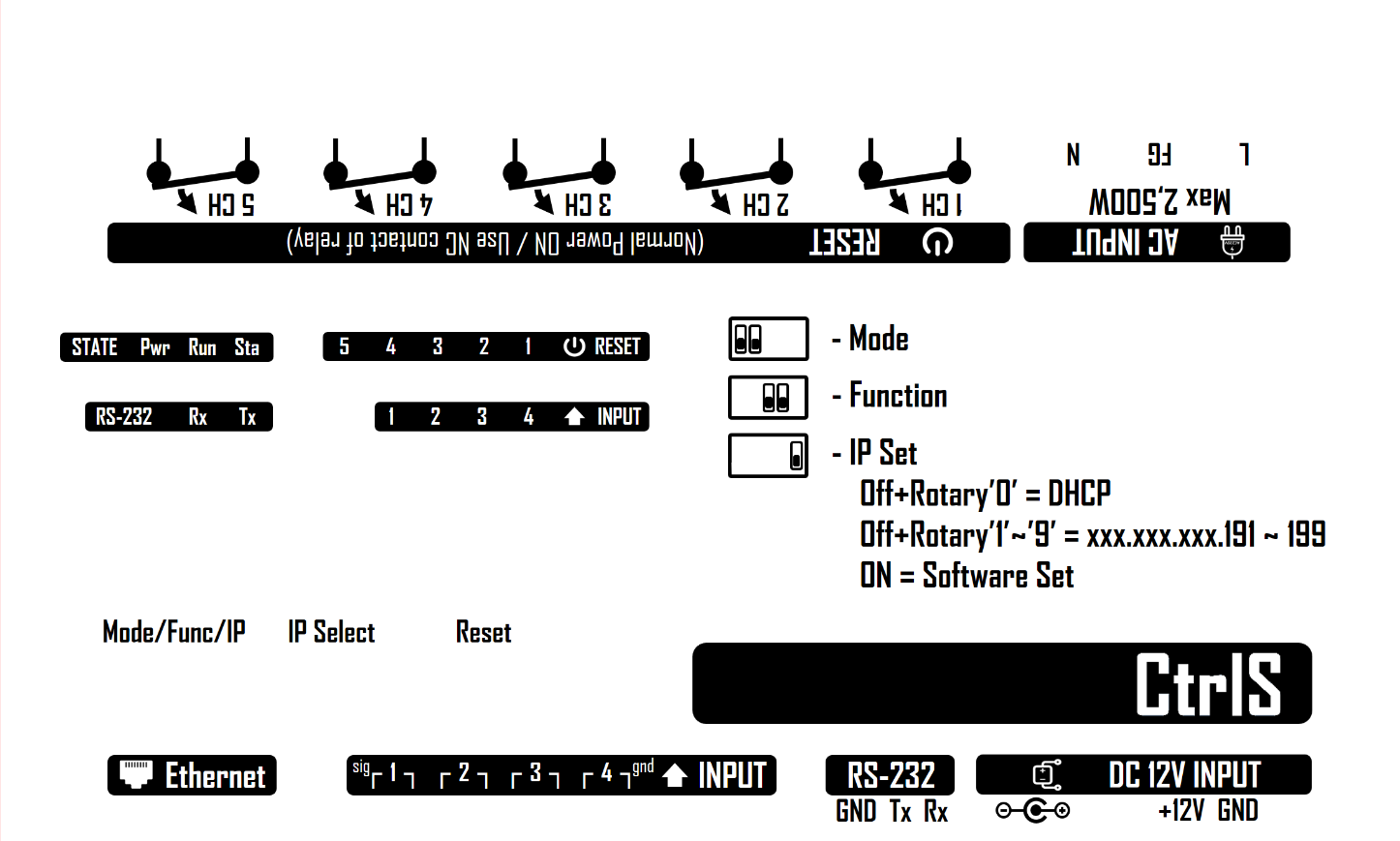

※ 기능은 실크 확인

---

• CtrlS IP Configuration

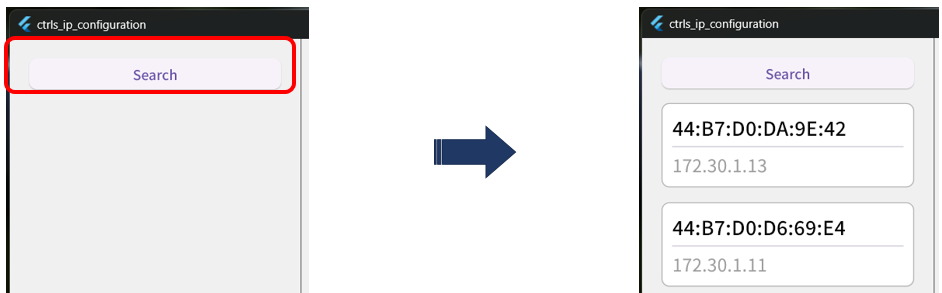

  - Search(장비 찾기)


          ※ DHCP의 경우 공유기 제조사에 따라 UDP 통신이 원활하지 않을 수 있어 Rotary 스위치를 1~9사이
              값으로 변경하여 Search 한다.
          1. CtrlS IP Configuration 실행 후 'Search' 버튼을 눌러 네트워크 상의 장비 검색

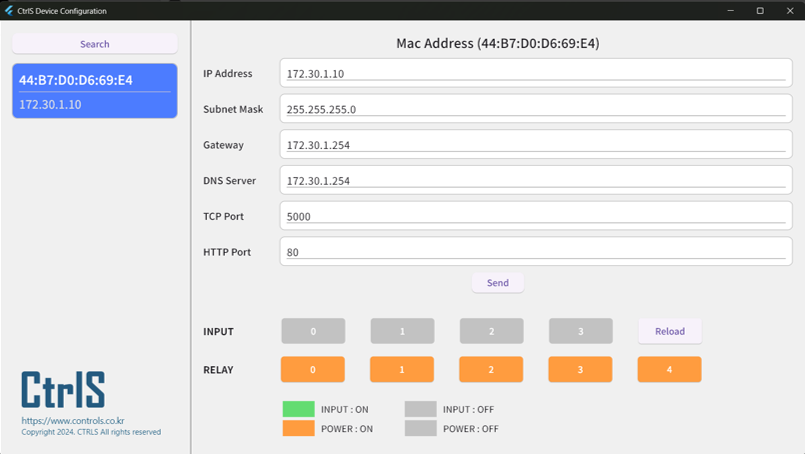

          2. 검색된 장비 리스트에서 설정 변경 또는 테스트하고자 하는 장비 선택 후 우측 네트워크 정보 확인 및 변경
          3. 'Send'버튼으로 변경 정보 저장



---

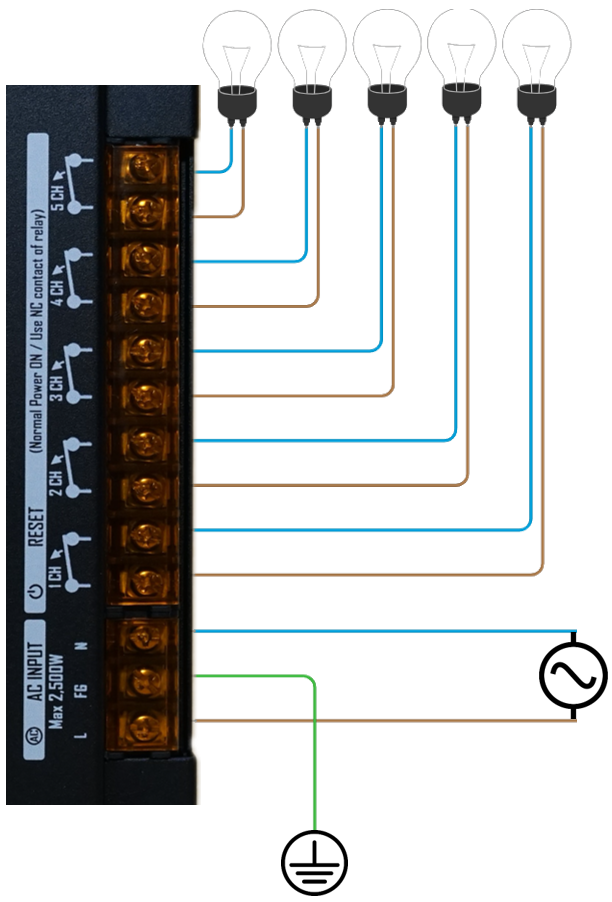

• 결선
