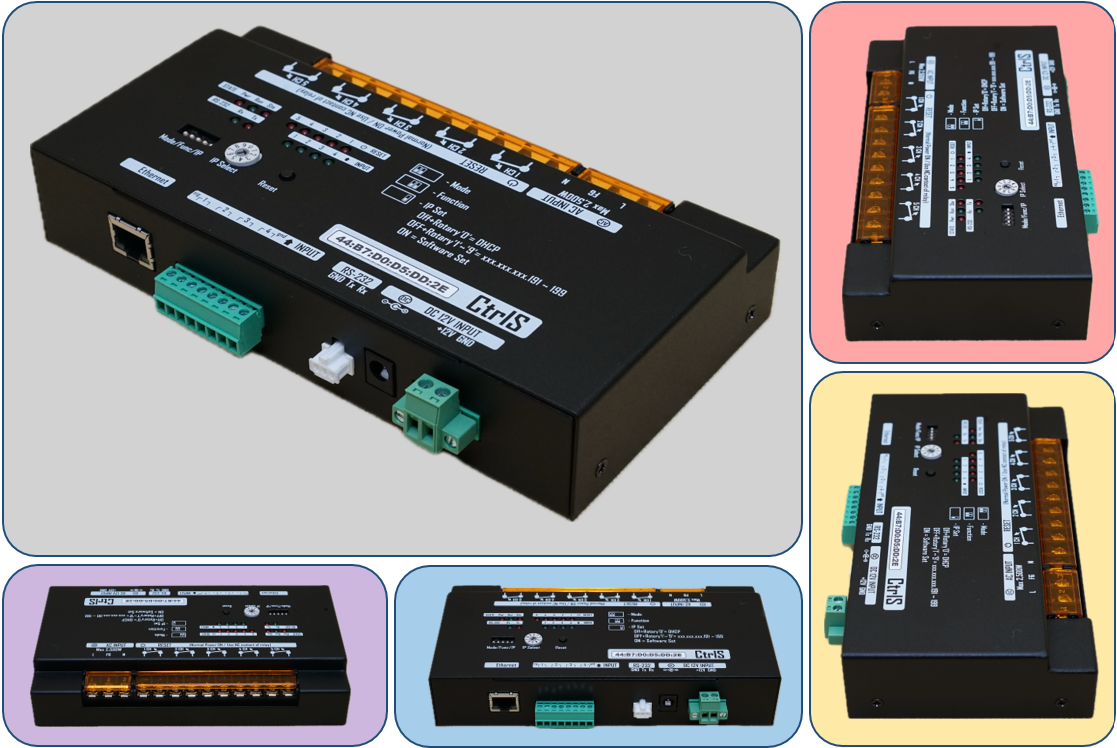

주차관제 시스템의 주변 장비 전원 관리를 위한 전문 솔루션으로, Ethernet 및 RS232 통신을 통해 AC 전원을 제어하고, 4개의 디지털 입력 상태를 실시간으로 전송할 수 있습니다. 총 5개의 전원 채널을 제공하며, 시스템 오류 발생 시 각 장비의 전원 리셋을 통해 1차적인 오류 복구를 지원하여 안정적인 시스템 운영을 보장합니다.
- 사양
| 항목 | 사양 |
| AC Control | - High-Power Relay 20A * 2EA(CH1, CH2) - Power Relay 7A * 3EA(CH3, CH4, CH5) |
| Digital Input | - 4CH(Polarity-Free Contact / Open Collector) |
| Interface | - Ethernet(RJ45), RS232(SMH250-03) |
| Protocol | - Control : Socket(TCP, HTTP), RS232 - Setting : UDP |
| Indicator | - Unit : Power, Run, State - Operating : 4EA(Input), 5EA(Power Control) - RS232 : 2EA(RXD, TXD) |
| Input Power | - DC12V(min. 650mA) |
| Size(mm) | - 185(W) x 97(L) x 35(H) |
| Temp./Humidity | - Operating : -10~60℃ / 10~90%(Condensation-Free) |
- 구성

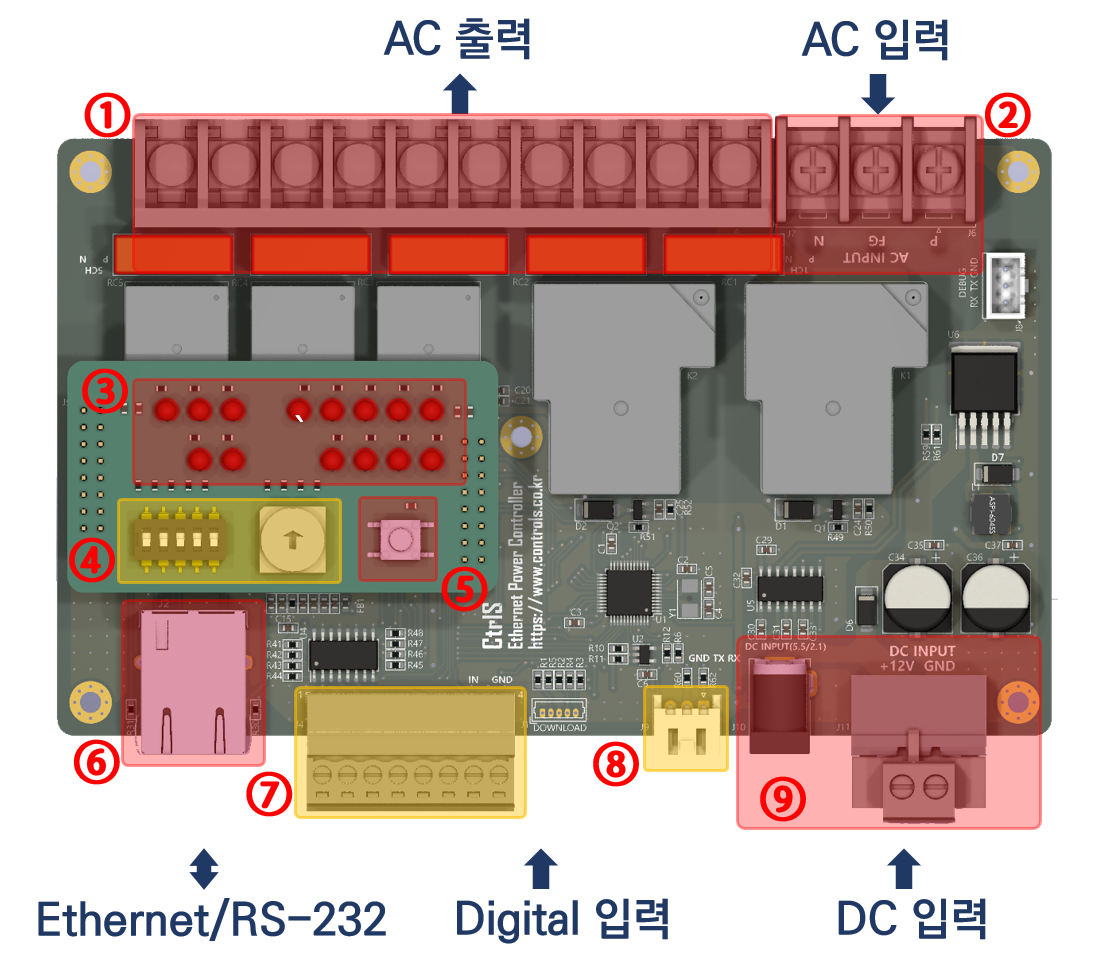

① AC 출력 단자 (1CH ~ 5CH)
② AC 입력 단자(AC 전원 출력을 위한 전원 입력)
③ Indicator (Board 상태 및 입출력 상태 확인)

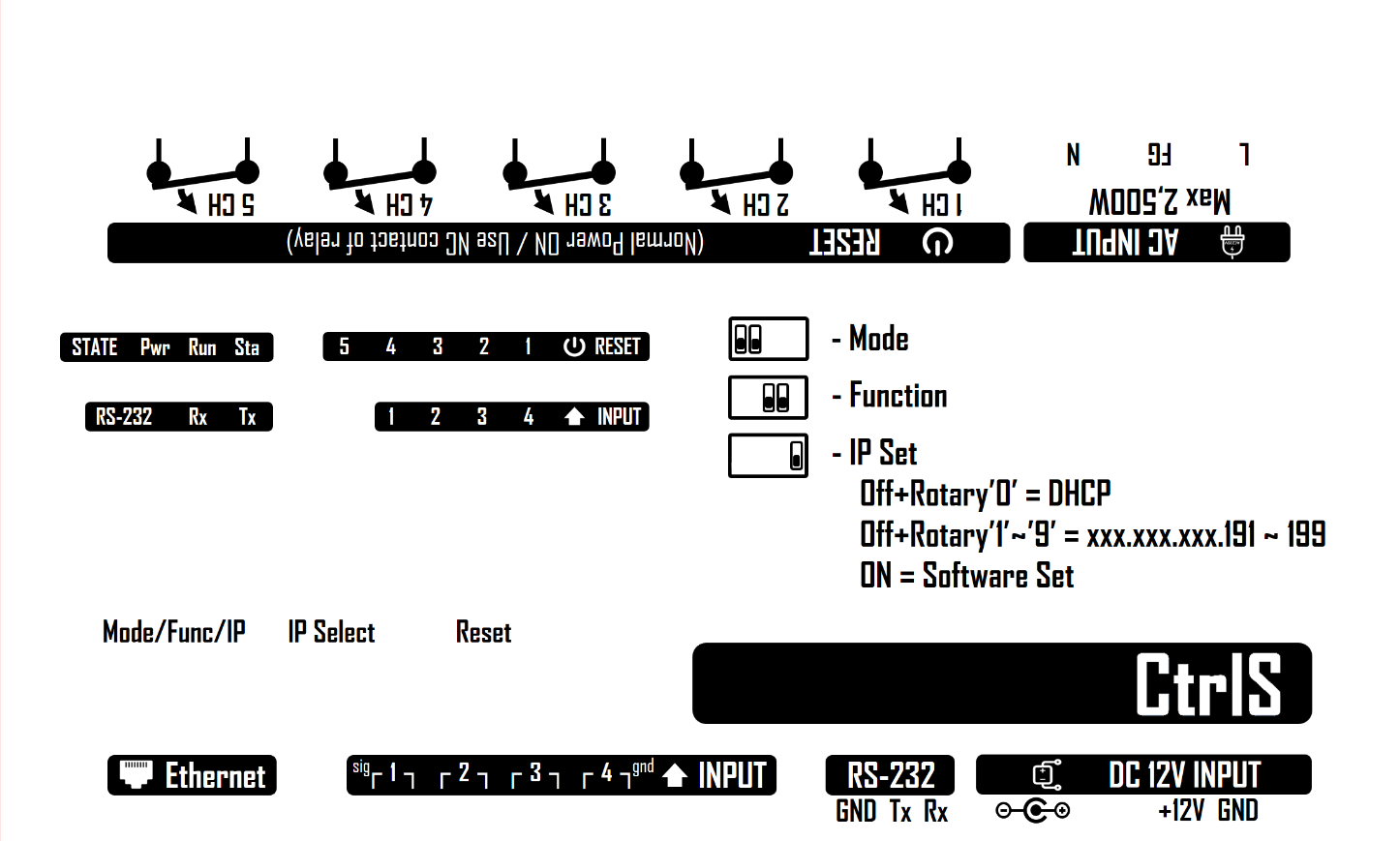

④ 모드 설정 DIP/Rotary Switch
⑤ Reset Switch
⑥ Ethernet 통신(RJ45)
⑦ Digital Input(4Port)
⑧ RS-232 통신 포트
⑨ DC 12V 전원 입력(Min 650mA)
※ 기능은 실크 확인
- CtrlS IP Configuration
- Search(장비 찾기)
※ DHCP의 경우 공유기 제조사에 따라 UDP 통신이 원활하지 않을 수 있어 Rotary 스위치를 1~9사이
값으로 변경하여 Search 한다.
1. CtrlS IP Configuration 실행 후 'Search' 버튼을 눌러 네트워크 상의 장비 검색
2. 검색된 장비 리스트에서 설정 변경 또는 테스트하고자 하는 장비 선택 후 우측 네트워크 정보 확인 및 변경
3. 'Send'버튼으로 변경 정보 저장
- 결선
