종류
- 완속충전기
- 급속충전기

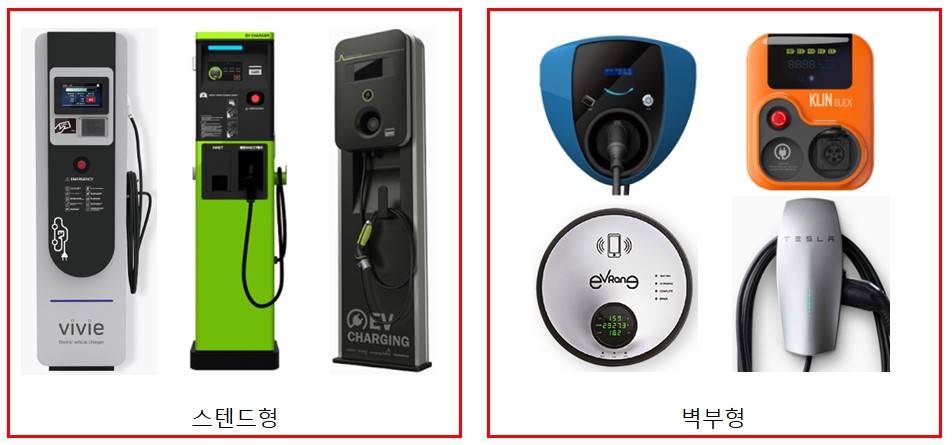

- 초급속충전기완속충전기
- 7kW 이하의 충전기를 의미하며 AC 222V를 차량에 직접 인가하며 차량 내의 충전모듈에서 DC로 변환하여 충전한다.
- 아파트와 같은 주거시설과 업무용 시설등 차량의 주차시간이 긴 곳에 적합하다.(상대적으로 저렴하기에 법정의무설치를 위해 설치하기도한다.)
구성
- 차량과의 통신(PLC)과 과금을 위한 컨트롤러로 구성되어 있으며 220V AC 전원이 다이렉트로 차량으로 인입됨으로 전원모듈은 포함하지 않는다.완충시간
- 7kW기준 '아이오닉5(Standard)'차량을 충전할 경우 차량의 배터리 용량은 58kWh이므로 58 ÷ 7 = 8.3 완충 시 8시간 이상이 소요된다.(이상적일 경우이며 실 충전 시 7kW까지의 출력은 나지 않는다.)급속충전기

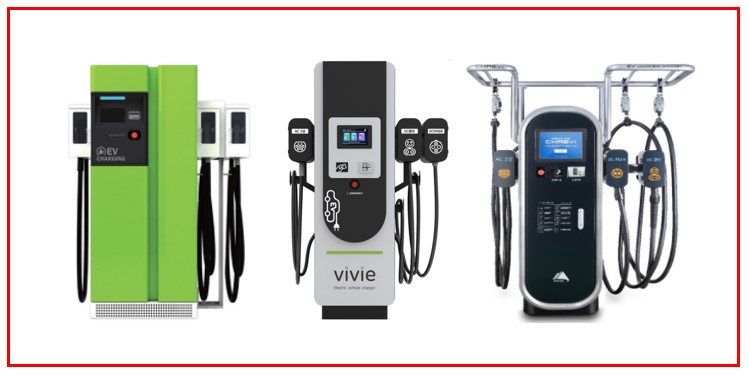

- 일반적으로 50kW이상의 출력을 가진 충전기이다. 완속충전기와 반대로 충전을 위한 모듈이 충전기에 있어 3상(AC380V)전원을 충전이 가능한 DC로 변환하여 출력한다.
- 파워모듈에따라 다르지만 최대 출력전압은 400V ~ 1,000V 사이이며 충전기와 차량에 의해 충전 전압은 결정되어 진다. (초급속충전기 최대 출력전압:DC800V, 급속충전기 최대 출력전압:DC400V)
- 충전 시간이 1시간 정도 소요되기에 일반 유료주차장에 적합하다.
구성
- 파워모듈(AC to DC), SECC(통신모듈), EVSE Controller 외 부가기능 구현을 위한 PC, Display, 입력장치 등완충시간
- 급속충전기의 경우 전체 배터리용량의 80%까지 급속충전을 하며 나머지 20%는 완속 충전이 이루어진다.(배터리 안전상의 이유)
- 50kW 기준 '아이오닉5(Standard)'차량의 80% 까지의 이상적인 충전시간은 1시간 이내이다. (완충까지는 대략 1시간 30분 이내 이루어 진다.)
- 최대 50kW의 출력을 낼 수 있는 충전기 이나 차량에서 요구하는대로 보내줄 수 밖에 없기에 최대출력을 내지 못하는 경우가 많다.(시보레볼트의 경우 약 30kW ~ 40kW 사이 값에서 충전됨)초급속충전기

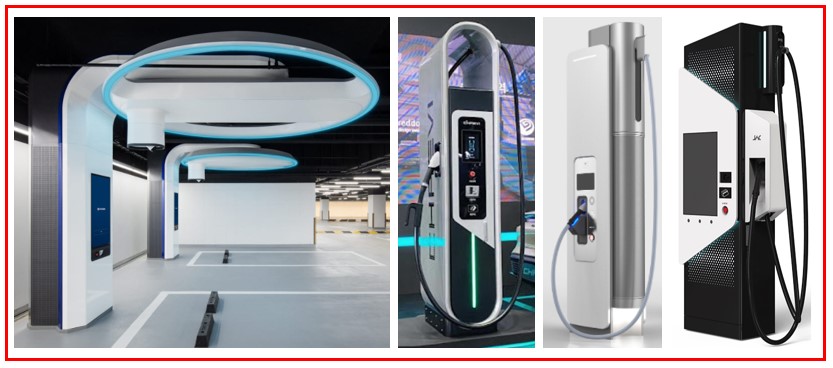

- 100kW 용량 이상인 충전기들을 뜻하며 200kW, 350kW의 제품들이 있다.초급속의 경우 충전전압 800V인 초급속 충전이 지원되는 차량들에 가능하며 그외 차량들은 차량에서 받아주는 출력으로 충전이 된다.(시보레 볼트의 경우 30 ~ 40kW)
- 고속도로 휴게소, 전기전용 충전소에 적합하다.
구성
- 급속충전기와 그 구성의 차이는 없다. 단 각 구성품의 규격이 상향될 뿐완충시간
- 200kW충전기의 경우 '아이오닉5(Standard)'차량의 80% 까지의 이상적인 충전시간은 25분 이내이다.
- 초급속충전은 상대적으로 최근에 출시된 차량들에서 지원한다.(아이오닉5, EV6, 포르쉐타이칸 등등)
