저희 컨트롤스에서 자체 개발 중인 60GHz 레이더 센서의 하드웨어 외형 도면을 공개합니다.
이전 포스팅에서 60GHz 레이더의 장점으로 '폼팩터 소형화'를 언급했었는데요. 안테나 크기를 획기적으로 줄인 덕분에, 주차 차단기나 그외 장비 케이스등 협소한 공간에도 제약 없이 매립할 수 있는 초소형 기구 설계를 완성했습니다.

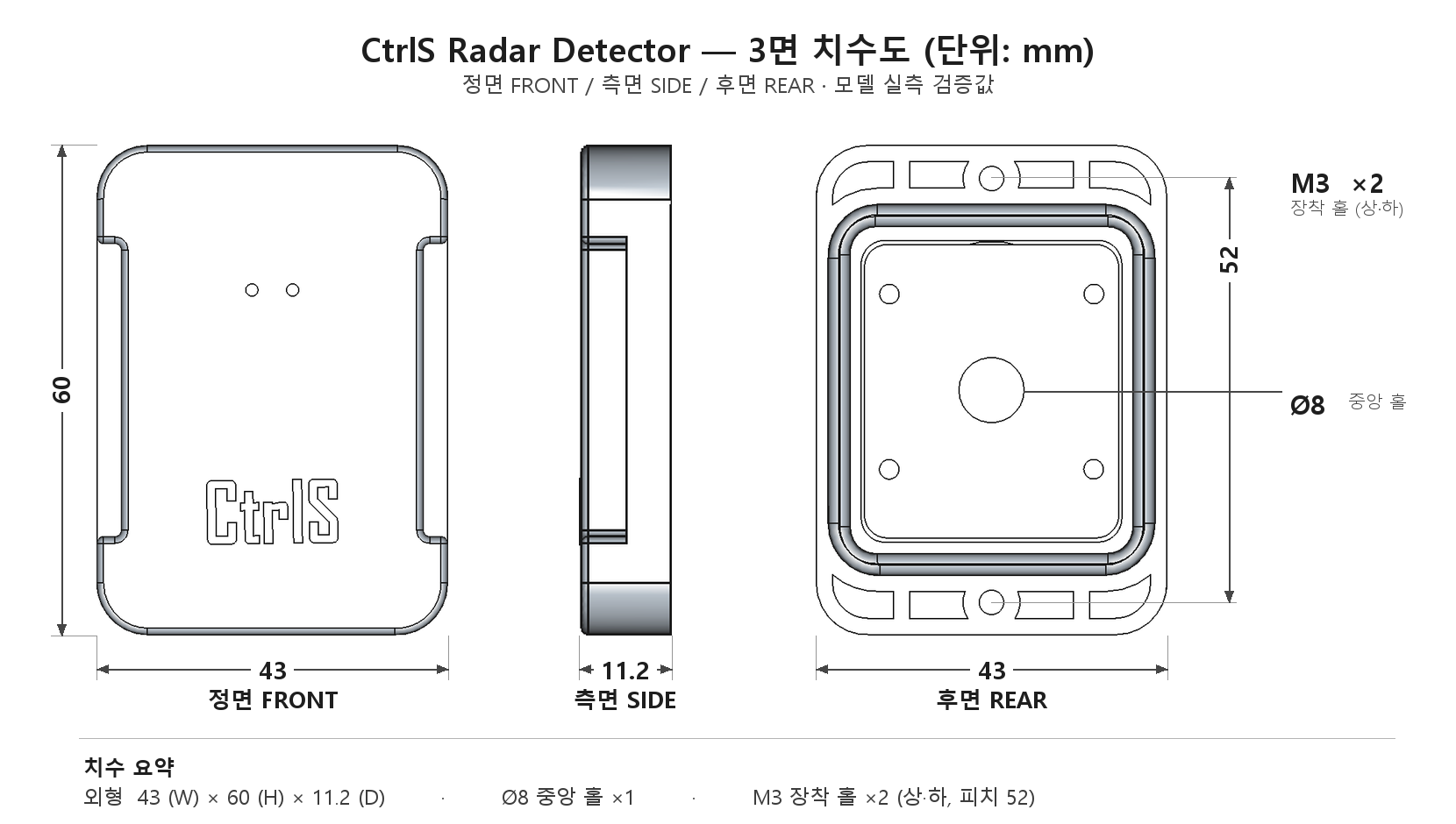

(CtrlS 60GHz 레이더 차량 검지기 3면 기구 치수도)
📏 주요 하드웨어 제원 (Dimensions)
- 전체 외형 (W × H × D): 43mm × 60mm × 11.2mm
- 체결부 (Mounting): M3 장착 홀 2개 (상/하 배치, 피치 간격 52mm)
- 배선부 (Cable): Ø8 중앙 관통 홀 1개
💡 기구 설계 핵심 포인트
1. 극대화된 공간 활용성 (초소형 폼팩터)
가로 43mm, 세로 60mm로 일반적인 신용카드보다도 작은 사이즈입니다. 11.2mm의 얇은 두께를 구현하여, 기존 장비의 기구적 변경을 최소화하면서도 레이더 센서를 쉽게 추가할 수 있습니다.
2. 직관적이고 견고한 설치 인터페이스
산업 현장에서 가장 널리 쓰이는 규격인 M3 볼트 홀을 52mm 피치로 위아래로 배치했습니다. 전용 브래킷이나 구조물에 빠르고 단단하게 고정할 수 있어 진동이 발생하는 환경(차단기 모터 주변 등)에서도 안정적입니다.
3. 단선 방지 및 깔끔한 후면 배선 설계
도면 후면의 8파이(Ø8) 중앙 홀은 레이더의 전원 및 통신 케이블을 위한 공간입니다. 선을 밖으로 노출시키지 않고 설치 벽면이나 브래킷 뒤쪽으로 곧바로 빼낼 수 있도록 설계하여, 깔끔한 외관을 유지하고 외부 충격에 의한 케이블 손상을 원천적으로 차단합니다.
